产品介绍：

由FP微孔埃赛芮保温材料保温层、FP专用界面剂界面层、高强护面石膏防护层、以及饰面层等组成，用于外墙内侧的保温系统，简称FP微孔埃赛芮外墙内保温系统。

适用场景：

a 建筑类型：新建、改建、扩建的民用建筑外墙内保温。

b 施工部位：客厅、卧室、阳台。

c 节能：超低能耗建

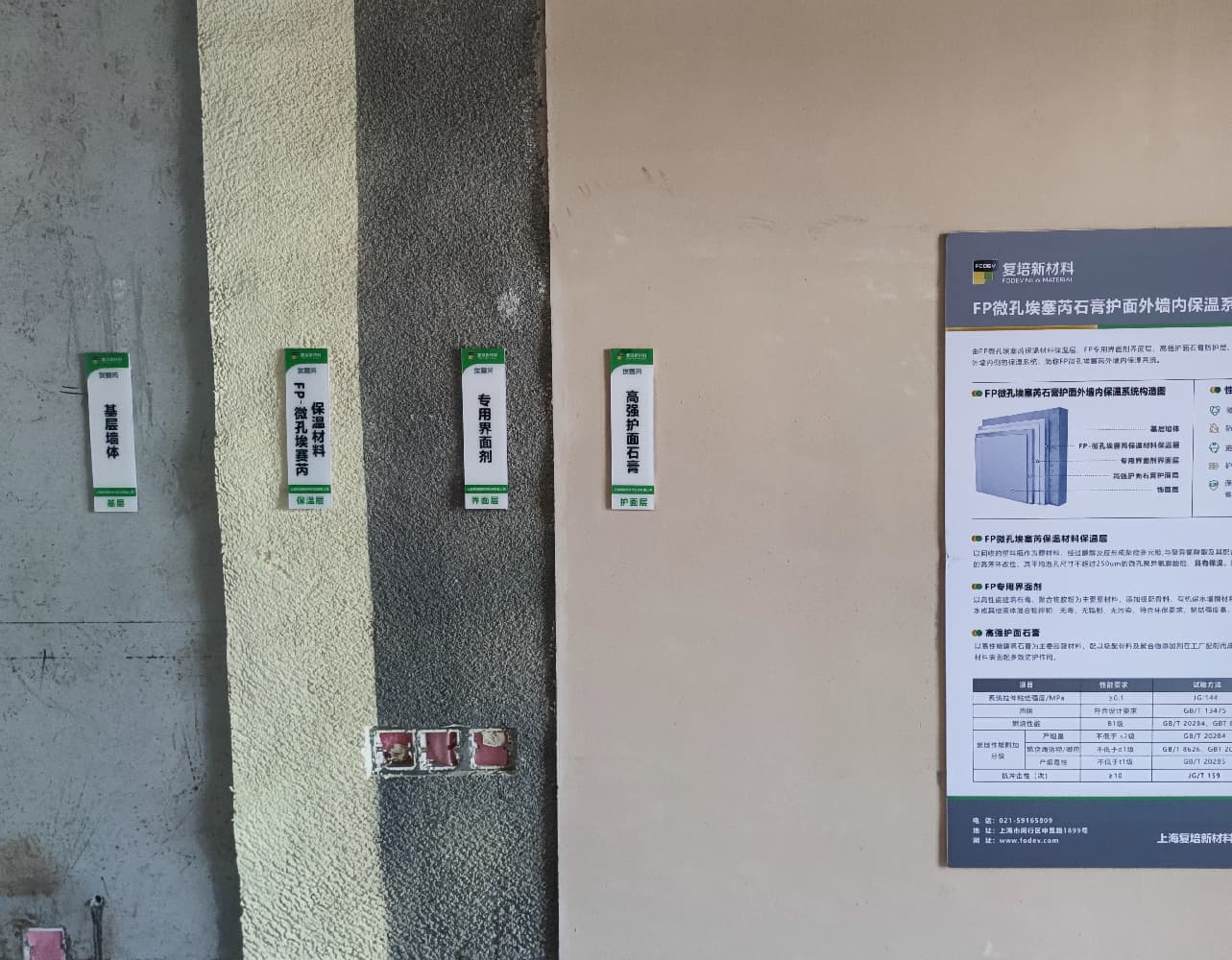

产品结构：

产品特点：

① 微膨胀、不开裂、与墙体同寿命：体积变化率小，后期稳定性好；

② 护面层强度高：干抗压强度8MPa，是普通抹灰石膏的3倍；

③ 防火性能好：保温材料B1级，产烟量不低于s2级，燃烧滴落物/微粒不低于d1级，产烟毒性不低于t1级，界面剂为A级材料并有20%结晶水，可进一步提高系统防火等级；

④ 保温、防潮性能好，防止外墙渗水，节省空间：保温层导热系数≤0.019[W/(m.Kw)]；

⑤ 施工便捷、自动化程度高：保温层、界面层、护面层均采用喷涂施工，可提高施工效率50%，大量节省人力、时间及管理成本，综合成本明显降低

---

常见外墙内保温系统与微孔埃赛芮外墙内保温系统方案对比:

---

FP微孔埃赛芮保温材料：

FP微孔埃赛芮保温材料保温层以回收的塑料瓶作为原材料经过醇解反应形成聚酯多元醇,与聚异氰酸酯及其配合助剂等原材料通过原位化学反应生成的高芳环改性、其平均泡孔尺寸不超过250um的微孔聚异氰脲酸酯，具有保温、防潮性能。

P-706 配套专用界面剂：

本产品由粉料和液料组成的双组份产品。液料以丙烯酸乳液或苯丙乳液为主要材料，配以功能助剂于工厂配制而成。施工现场粉料与液料按3:2进行混合，搅拌均匀后，喷涂于埃赛芮保温材料施工面上，具有粘结强度高、干燥快、燃烧性能好的特点。

施工工艺：

1、埃赛芮施工面完全反应后，扫净埃赛芮保温材料表面浮灰，做好非施工面防护；

2、将每组产品(粉料25kg+液料15kg)中液料倒入桶内，边搅拌并缓慢加入粉料，搅拌至均匀膏状，静置3-5分钟，再搅拌一次即可使用；
3、用喷涂设备将界面剂均匀喷涂在埃赛芮保温材料表面上，厚度约0.8~1.5mm，在界面剂终凝后即可进行下道工席施工。

P-834 高强护面石膏：

采用高性能建筑石膏为主要胶凝材料，配以级配骨料、优质聚合物添加剂等按比例混合配制而成的绿色、环保、高强以及粘结强度高的建筑用干混砂浆，现场施工根据使用说明水灰比加水拌制后使用，用于微孔埃赛芮保温材料表面起多效防护作用，也可适用于建筑内墙粉刷、找平及界面施工。

施工工艺：

人工批抹:将砂浆用水倒入搅拌桶，放入适量的高强护面石膏，搅拌均匀后即可使用，水灰比参考值0.38-0.42，现场可根据粘稠度进行调整;用镘刀将搅拌完成的胶浆批抹到施工面即可，结构交接处如需网格布加强请按内覆网格布施工工法进行施工。机械喷涂:验收施工墙面，清理浮灰，修缮墙面;将自动砂浆喷涂机接通砂浆用水及电源，按水压为(460±10mm)调整水压控制好砂浆施工稠度;将高强护面石膏均匀地点喷于施工面即可。

---

施工步骤：

一、基层处理：

墙体基层应坚实、平整、干燥、洁净。当有墙面上的槽、凹凸不平整等现象时，应先喷涂FP微孔埃塞芮保温材料填平。

二、喷涂FP微孔埃塞芮保温材料：

①喷涂FP微孔埃塞芮保温材料应使用智能化计量喷涂设备，施工前应对喷涂设备进行调试试喷，并按规范要求预留试块进行材料性能检测。

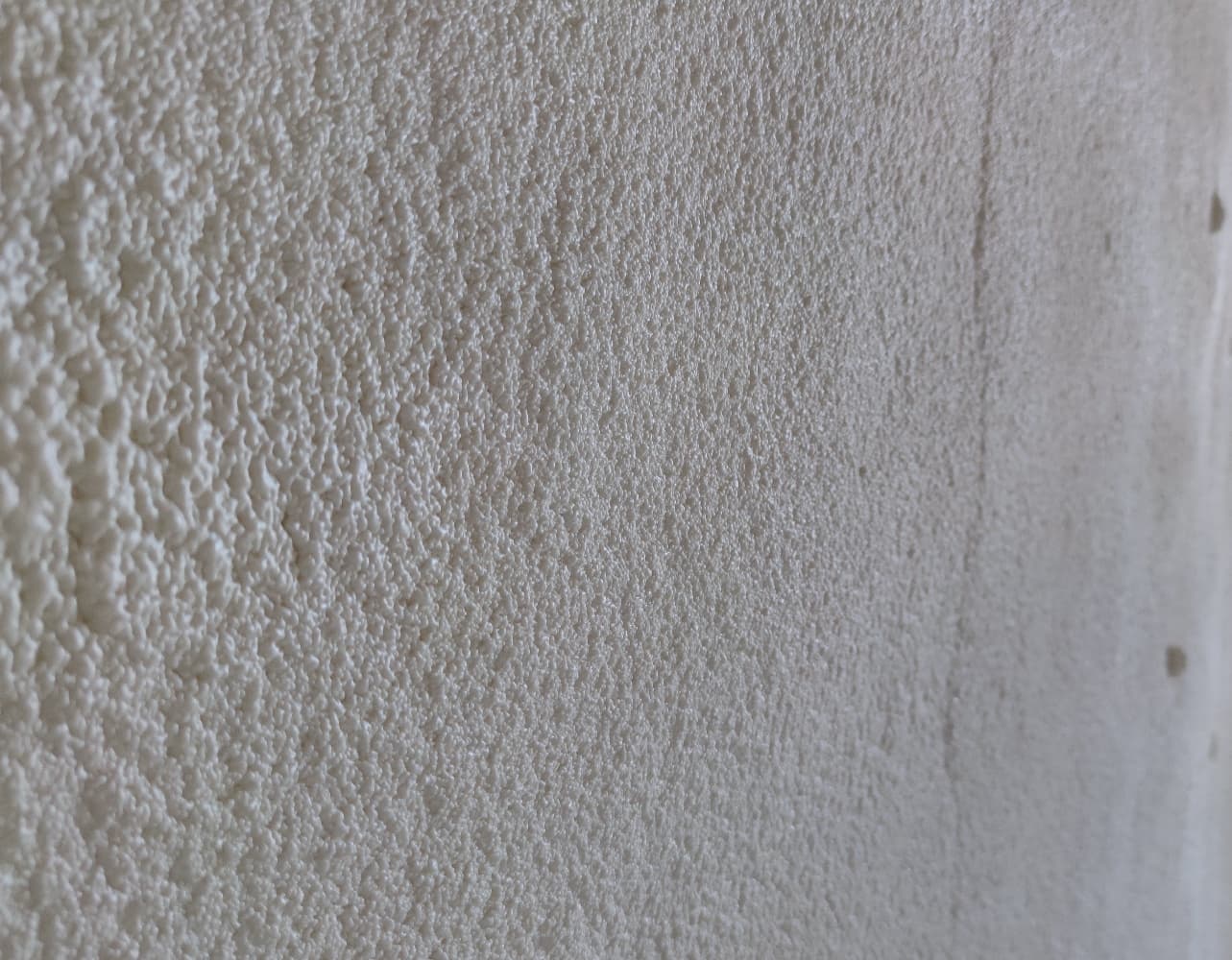

② 将设备的两个提料泵插入相应的组份材料内;连接空压机出气口和喷枪，提料泵进气口及增压泵进气口等;启动空压机，打开气阀，启动送料泵，将雾化状泡沫材料喷涂在外墙内保温基层墙面上，即刻形成一定厚度的致密硬质微孔材料，自然养护24h以上。
③喷涂前应将设备空运转3~5分钟，确认机械运转安全可靠后方可试喷。喷枪宜采用变压回转式喷头。工作时输料泵压力应调整在合适的状态。喷涂作业时，应先启动空气压缩机，在启动输料泵，开始时前期的物料应放弃使用，待料液配比调至正常后，方可正式开始喷涂作业。④喷涂作业时，喷嘴与施工基面的间距应根据喷涂设备的压力进行调整，宜为800mm~1200mm。喷涂时喷枪移动速度应均匀，并应采取防止污染的遮挡措施。
⑤根据设计要求厚度，一个作业面应1遍喷涂完成。为保证FP微孔埃塞芮保温材料的整体性，严禁在材料发泡硬质成型后做薄层找平修补。
⑥施工作业部位与局部构造应连续施工，喷涂时喷枪移动速度要均匀，喷涂过程中应随时检查发泡质量和喷涂厚度，发现问题及时停机查明原因，修复故障后方可重新作业。当暂停作业时，应先停输料泵，待喷枪中物料吹净
后方能停止空气压缩设备。

⑦当日施工作业面应于当日连续喷涂完毕。FP微孔埃塞芮保温材料应保护墙面上的其他构件或构筑物，若喷到其他构件或构筑物上时应及时清理干净，待喷涂作业完毕后，再次认真检查。

⑧FP微孔埃塞芮保温材料施工完成后应按设计要求检查保温层厚度，并按检验批要求进行质量检验，做好检验记录。
⑨FP微孔埃塞芮保温材料施工完成后20min内，严禁破坏。

三、FP专用界面剂施工：

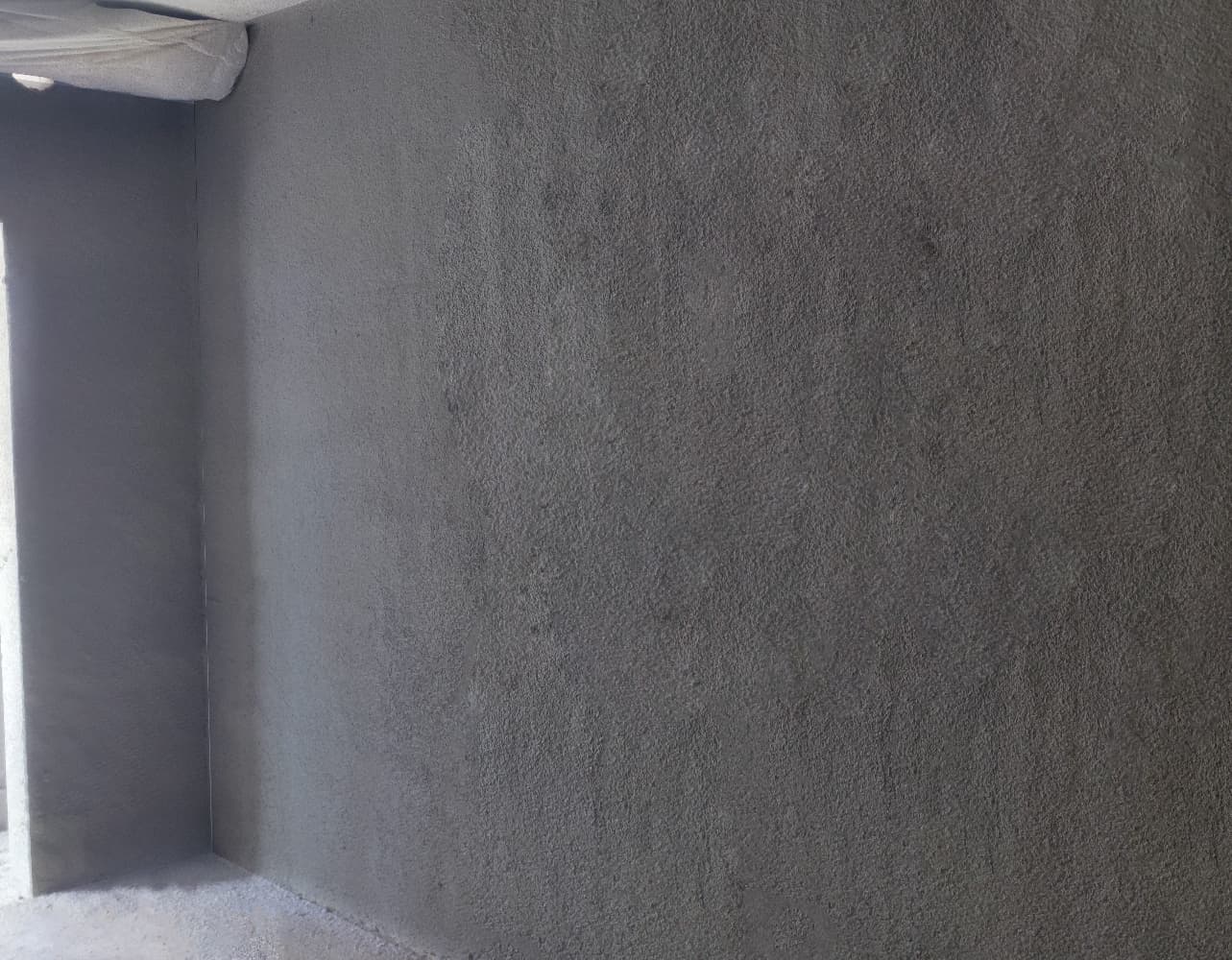

FP微孔埃塞芮保温材料施工完成后24h后，应及时进行FP专用界面剂施工，施工时连续均匀喷涂FP专用界面剂，不得漏涂。

四、高强护面石膏施工：

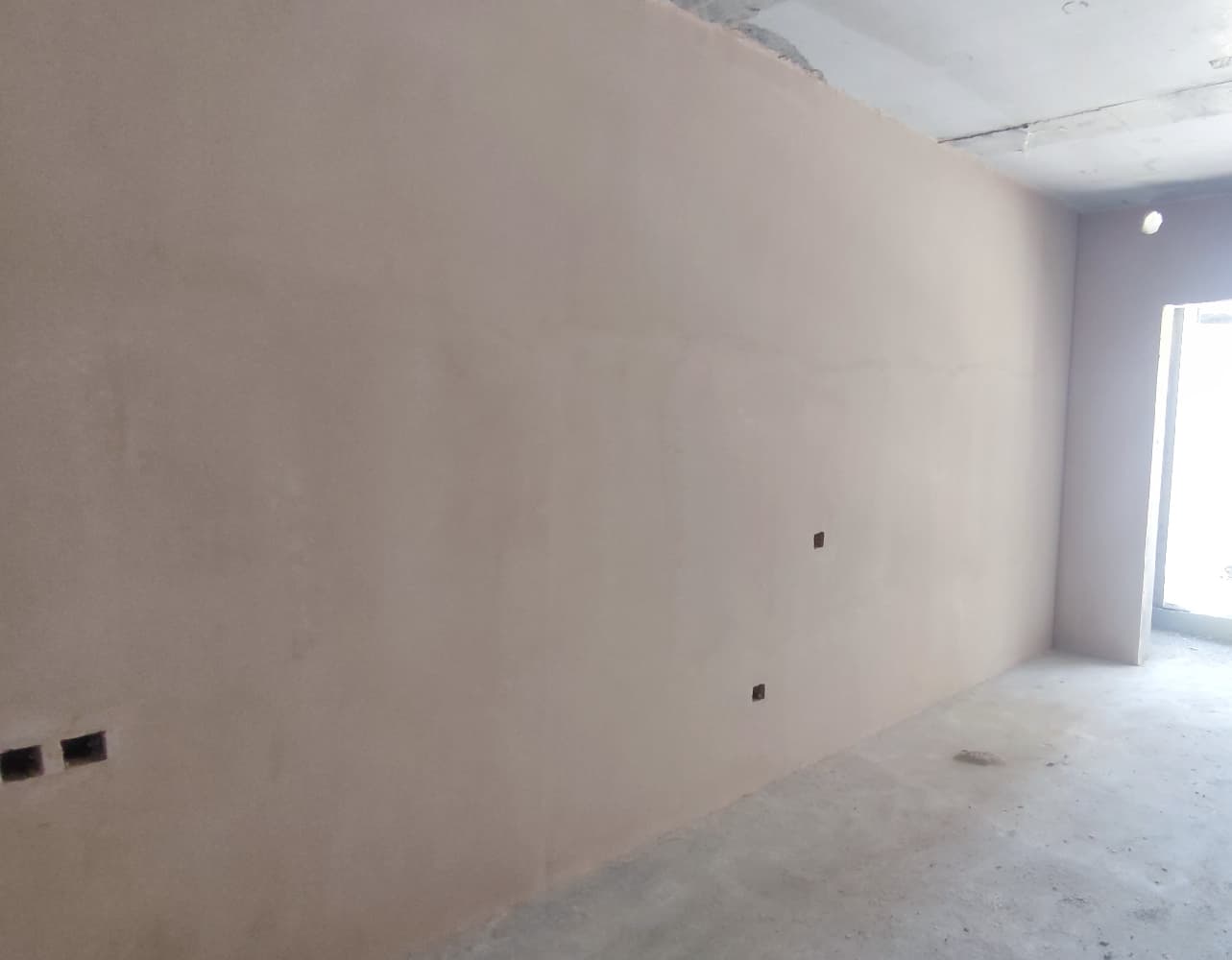

① 高强护面石膏机喷施工中，高强护面石膏施工按一定比例在喷浆机中加水自动搅拌完成，一次喷涂成型至设计厚度;喷浆完成后应及时采用刮板在垂直和水平方向进行找平，并应对不均匀处进行补喷平整，并在终凝前进行压光。
② 高强护面石膏手工抹灰施工中，高强护面石膏加水量应按产品使用说明书的要求进行，搅拌至料浆均匀;-次搅拌量为在规定时间内用完的料量;料浆稠度变化后，严禁二次加水搅拌后继续使用;批涂完成后刮平，并在终凝前压光。
③ 高强护面石膏抹灰过程中清理的落地灰以及修整过程中刮、搓下的料浆不得回收利用，抹灰使用的工具和机械在作业完成后，应及时清洗干净。
